Teknik Bilgiler

Mekanik Kalorimetre

Mekanik kalorimetre akışkanın bir tribün üzerinden geçirilerek akışkanın hızını; tribün hızıyla bağlı olarak akışkanın hacmini hesaplayan bir ölçüm ve hesaplama sistemine sahiptir.

TEKNİK BİLGİLER

    MEKANİK KALORİMETRE HAKKINDA

  • Mekanik kalorimetre EN 1434'e göre kompakt sayaç tipi ve hibrit cihaz, kalorimetrelerini ölçen akış sensörü, sıcaklık sensörü çifti ve hesaplayıcıya sahip 3 ana üniteden oluşmaktadır. Bu parçalar fabrikada monte edilip kalibre edildikten sonra yetkili servis tarafından kabul edilmiş veya akredite bir laboratuar olmadığı sürece parçalara ayrılamaz, eklenemez, değiştirilemez.

  • Su Hacmi, geçiş süresi yöntemine dayalı akışkanı bir tribün üzerinden geçirilerek akışkanın hızını trinün hızıyla bağlı olarak hesaplayan bir ölçüm ve hesaplama sistemine sahiptir ve bu yöntemin doğruluk prensibi kanıtlanmıştır. Akış yönünde gönderilen ses darbelerinin iletim süresine 'Akış yönündeki iletim süresi', ses darbelerinin akış yönünün tersi yöndeki iletim süresine ' ters akış yönü '.' Akış yönündeki iletim süresi 've' Ters akış yönündeki geçiş süresi 'arasındaki fark sıvının akış hızının bir göstergesidir.

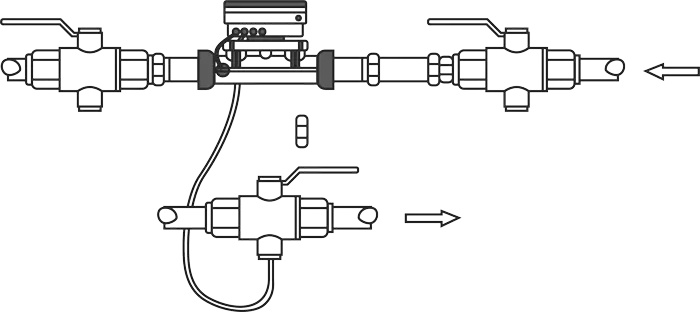

    Yatay, dikey, giriş ve dönüş montajına uyumlu olduğu için kullanım kolaylığı sağlar.

Akış Sensörü.

  • Akış sensörü, hesaplayıcı veya sensör ayrılmışsa ve mühürler kırılmışsa, sayaç artık faturalama amaçları için geçerli değildir. Ayrıca fabrika garantisi artık geçerli değildir.

  • Mekanik kalorimetrede Kullanılan Mekanik Ölçüm Yöntemi Temel olarak, Mekanik Sensör ve tüm birimlerin birbiriyle uyumluluğu, olağanüstü yüksek ölçüm doğruluğu ve güvenilirliği sağlar.

  • Mekanik kalorimetrelerin LCD ekran yapısı, transleflektif ve çalışma sıcaklığı ile yüksek kontrastlı olarak tasarlanmıştır. Bundan dolayı Biriken ısı enerjisi ve / veya soğutma enerjisi, kesir noktaları ve ölçüm birimi dahil olmak üzere tümü sekiz basamak şeklinde kWh, MWh veya GJ cinsinden görüntülenebilir.

  • Diğer okuma seçenekleri şunlardır: birikmiş su tüketimi, çalışma saati sayacı, mevcut sıcaklık ölçümleri, akım akışı ve güç okumaları. Ayrıca, Mekanik kalorimetre günlükleri, hedef gün verilerini, hata saat sayacını, maks. akış, maks. güç, bilgi kodu ve geçerli tarih / saat.

  • Mekanik kalorimetrelerde ER14505 ve ER18505 batarya seçenekleri kullanılabilir. ER14505 bataryası 2600mAh kapasiteye sahiptir ve ısı ölçer ömrü 5-6 yıldır. ER18505 batarya 4000mAh kapasiteye ve 10-12 yıl ısı ölçer ömrüne sahiptir. bunlar normal çalışma modu değerleridir.

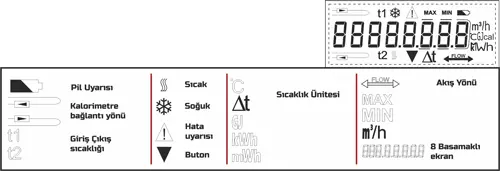

Mekanik Kalorimetre dijital ekran.

Mekanik Kalorimetre kesit görünümü.

  • Mekanik kalorimetrenin sızdırmazlık planı ve kilit sistemi; sensör ve hesap makinesi, pirinç gövde üzerindeki imalat sırasında sızdırmazlığı sağlar ve sıcaklık sensörü, montaj sırasında sızdırmazlığı sağlar.
    ÖNEMLİ: Mühürler kırılırsa, sayaç artık faturalama için uygun değildir. Bu nedenle mahkeme, ancak onaylandıktan sonra sayacı yeniden doğrulama yetkisine sahip yetkili bir laboratuvar tarafından açılabilir.

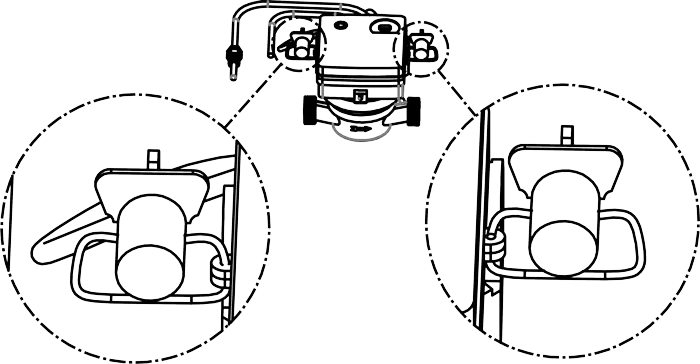

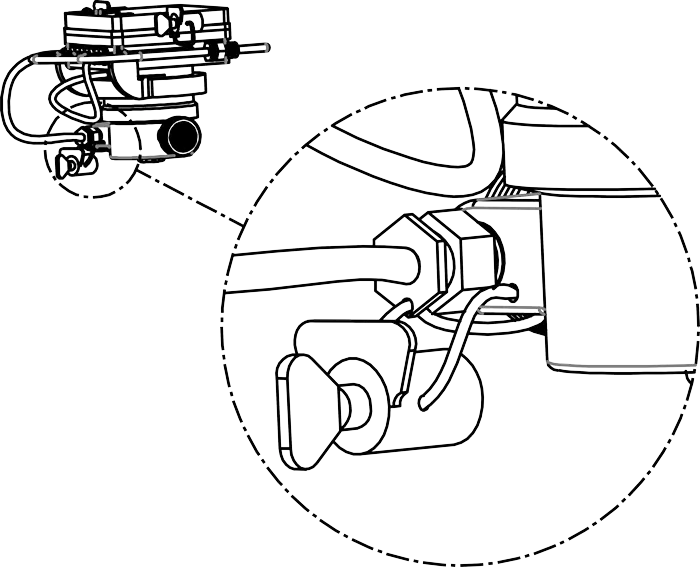

    Mekanik Kalorimetre mühür planı.

Ultrasonik Kalorimetre

Ultrasonik ölçüm prensibine dayanan kombine tip ölçüm cihazıdır. Hibrit sistem tabanlı ısıtma ve soğutma sistemlerinde kullanılabilen ölçüm cihazıdır. Enerji taşıyıcı olarak suyu kullanır ve akış yönünde ve su akış yönünün tersine ses dalgaları göndererek suyun akış hızını hassas bir şekilde hesaplar.

TEKNİK BİLGİLER

    ULTRASONİK KALORİMETRE HAKKINDA

  • EN 1434'e göre kompakt sayaç tipi ve hibrit cihaz, kalorimetrelerini ölçen akış sensörü, sıcaklık sensörü çifti ve hesaplayıcıya sahip 3 ana üniteden oluşmaktadır. Bu parçalar fabrikada monte edilip kalibre edildikten sonra yetkili servis tarafından kabul edilmiş veya akredite bir laboratuar olmadığı sürece parçalara ayrılamaz, eklenemez, değiştirilemez.

  • Su Hacmi, geçiş süresi yöntemine dayalı iki yönlü ultrasonik teknik kullanılarak ölçülür ve bu yöntemin doğruluk prensibi kanıtlanmıştır. Akış yönünde gönderilen ses darbelerinin iletim süresine 'Akış yönündeki iletim süresi', ses darbelerinin akış yönünün tersi yöndeki iletim süresine 'ters akış yönü '.' Akış yönündeki iletim süresi 've' Ters akış yönündeki geçiş süresi 'arasındaki fark. sıvının akış hızının bir göstergesidir.

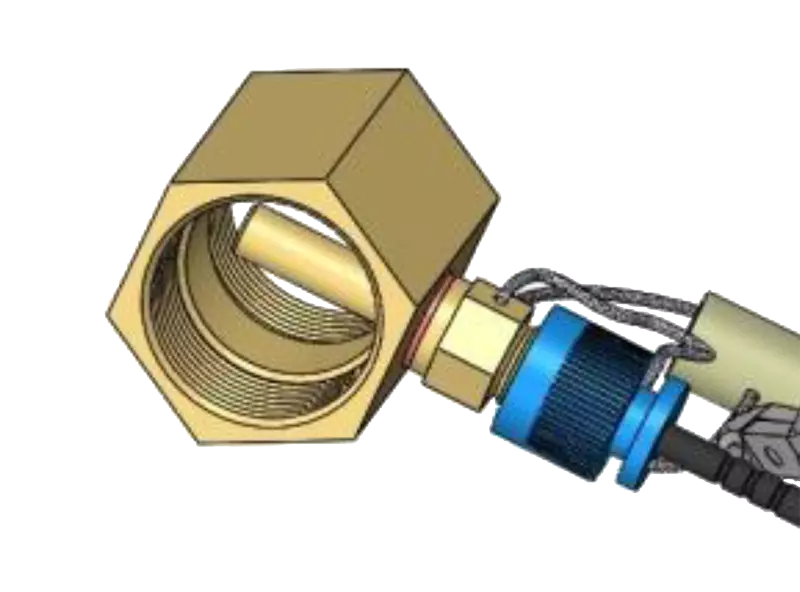

  • Bu PT1000 platin sıcaklık ölçüm sensör çiftleri EN 60751 standardına uygun olarak üretilmekte olup, boru giriş ve çıkışında montajlıdır. Akış sensörünün bulunduğu üretim aşamasında birinci sensör monte edilir ve mühürlenir, ikinci sensör servis tarafından küresel vanaya monte edilir.

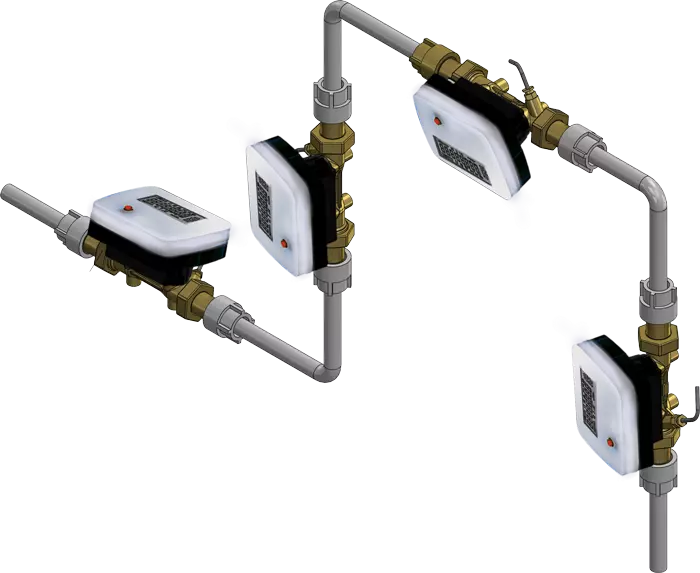

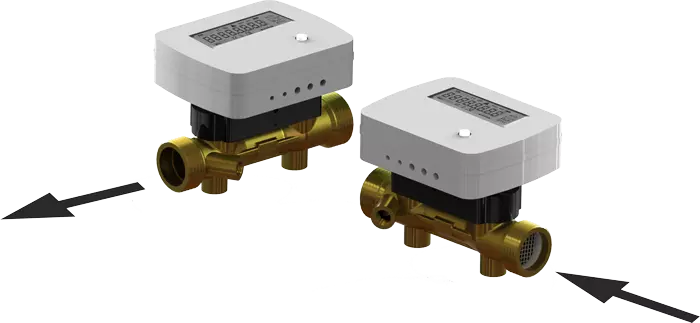

    Yatay, dikey, giriş ve dönüş montajına uyumlu olduğu için kullanım kolaylığı sağlar.

Kuru ve ıslak tip sıcaklık sensörleriyle uyumludur.

  • Akış sensörü, hesaplayıcı veya sensör çifti ayrılmışsa ve mühürler kırılmışsa, sayaç artık faturalama amaçları için geçerli değildir. Ayrıca fabrika garantisi artık geçerli değildir.

  • Ultrasonik kalorimetre de Kullanılan Ultrasonik Ölçüm Yöntemi Temel olarak, Ultrasonik Sensör çifti Sıcaklık sensörleri ve hesaplama ünitesi içindeki mikroişlemci teknolojisi ve tüm birimlerin birbiriyle uyumluluğu, olağanüstü yüksek ölçüm doğruluğu ve güvenilirliği sağlar.

  • Ultrasonik kalorimetrenin sızdırmazlık planı ve kilit sistemi; birinci sensör ve hesap makinesi, pirinç gövde üzerindeki imalat sırasında sızdırmazlığı sağlar ve ikinci sıcaklık sensörü, montaj sırasında sızdırmazlığı sağlar.

  • Kalorimetrenin LCD ekran yapısı, transleflektif ve geniş ekran, çalışma sıcaklığı ve opsiyonel olarak arka ışık seçeneği ile yüksek kontrastlı olarak tasarlanmıştır. Bundan dolayı Biriken ısı enerjisi ve / veya soğutma enerjisi, kesir noktaları ve ölçüm birimi dahil olmak üzere tümü sekiz basamak şeklinde kWh, MWh veya GJ cinsinden görüntülenebilir.

  • Diğer okuma seçenekleri şunlardır: birikmiş su tüketimi, çalışma saati sayacı, mevcut sıcaklık ölçümleri, akım akışı ve güç okumaları. Ayrıca, Ultrasonik kalorimetre günlükleri, hedef gün verilerini, hata saat sayacını, maks. akış, maks. güç, bilgi kodu ve geçerli tarih / saat.

  • Kalorimetrelerde ER14505 ve ER18505 batarya seçenekleri kullanılabilir. ER14505 bataryası 2600mAh kapasiteye sahiptir ve ısı ölçer ömrü 5-6 yıldır. ER18505 batarya 4000mAh kapasiteye ve 10-12 yıl ısı ölçer ömrüne sahiptir. bunlar normal çalışma modu değerleridir.

Dijital ekran.

Mühür planı 2.

  • ÖNEMLİ:Mühürler kırılırsa, sayaç artık faturalama için uygun değildir. Bu nedenle mahkeme, ancak onaylandıktan sonra sayacı yeniden doğrulama yetkisine sahip yetkili bir laboratuvar tarafından açılabilir.

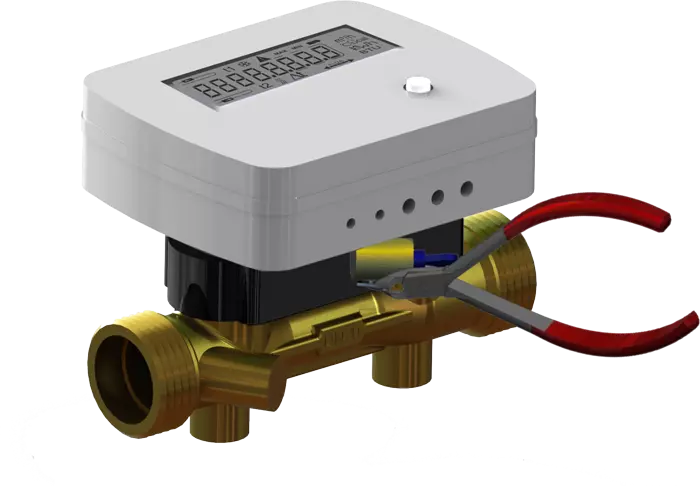

    Ultrasonik Kalorimetre mühür planı 1.

Ultrasonik Su Sayacı

Ultrasonik su sayaçları , su debi ölçümünü ultrasonik metot ile gerçekleştiren sayaç çeşididir. Mekanik bir parça yoktur. Tüm ölçüm ve hesaplama işlemleri elektronik ortamda geçekleşir. Hesaplama ünitesi aynı zamanda debi ölçümünü gerçekleştirir.

TEKNİK BİLGİLER

    ULTRASONİK SU SAYACI HAKKINDA

  • Su sayaçlarını ölçen ses sinyalleri sensörüne sahip 1 ana üniteden oluşmaktadır. Bu parçalar fabrikada monte edilip kalibre edildikten sonra yetkili servis tarafından kabul edilmiş veya akredite bir laboratuar olmadığı sürece parçalara ayrılamaz, eklenemez, değiştirilemez.

  • Su Hacmi, geçiş süresi yöntemine dayalı iki yönlü ultrasonik teknik kullanılarak ölçülür ve bu yöntemin doğruluk prensibi kanıtlanmıştır. Akış yönünde gönderilen ses darbelerinin iletim süresine 'Akış yönündeki iletim süresi', ses darbelerinin akış yönünün tersi yöndeki iletim süresine 'ters akış yönü '.' Akış yönündeki iletim süresi 've' Ters akış yönündeki geçiş süresi 'arasındaki fark. sıvının akış hızının bir göstergesidir.

  • Ultrasonik su sayacı içinden geçen suyu ses sinyalleri kullanarak ölçer. Bu sayede herhangi bir mekanik parçası yoktur.

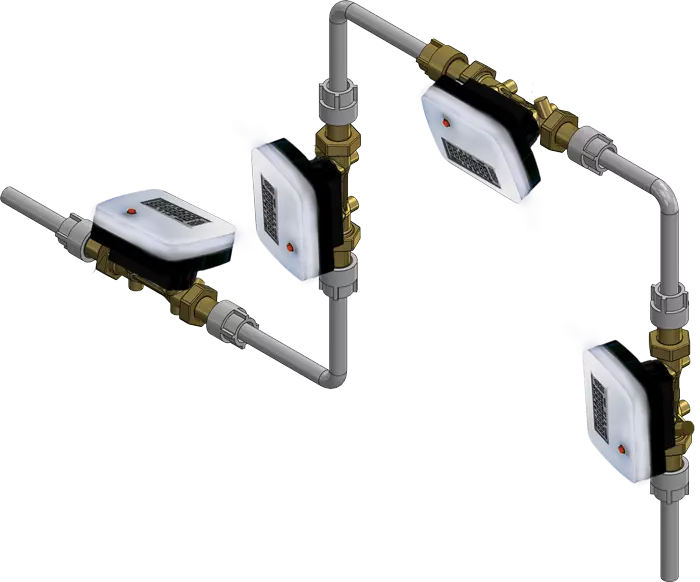

    Yatay, dikey, giriş ve dönüş montajına uyumlu olduğu için kullanım kolaylığı sağlar.

  • Su Sayaçlarının LCD ekran yapısı, transleflektif ve geniş ekran, çalışma sıcaklığı ile yüksek kontrastlı olarak tasarlanmıştır. Bundan dolayı kesir noktaları ve ölçüm birimi dahil olmak üzere tümü sekiz basamak şeklinde kWh, MWh cinsinden görüntülenebilir.

  • Diğer okuma seçenekleri şunlardır: birikmiş su tüketimi, çalışma saati sayacı, akım akışı ve güç okumaları. Ayrıca, ultrasonik su sayacı günlükleri, hedef gün verilerini, hata saat sayacını, maks. akış, maks. güç, bilgi kodu ve geçerli tarih / saat.

  • Ultrasonik su sayaçlarında ER14505 ve ER18505 batarya seçenekleri kullanılabilir. ER14505 bataryası 2600mAh kapasiteye sahiptir. ER18505 batarya 4000mAh kapasiteye ve 10-12 yıl ısı ölçer ömrüne sahiptir. bunlar normal çalışma modu değerleridir.

Dijital ekran.

Mühür planı 2.

  • ÖNEMLİ:Mühürler kırılırsa, sayaç artık faturalama için uygun değildir. Bu nedenle mahkeme, ancak onaylandıktan sonra sayacı yeniden doğrulama yetkisine sahip yetkili bir laboratuvar tarafından açılabilir.

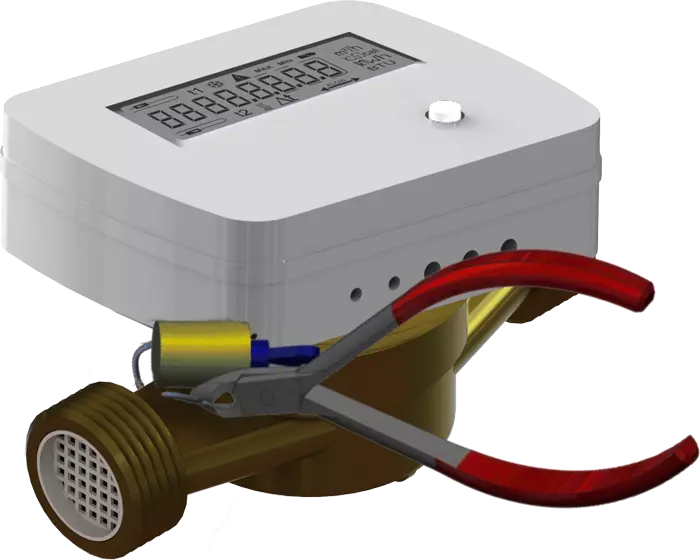

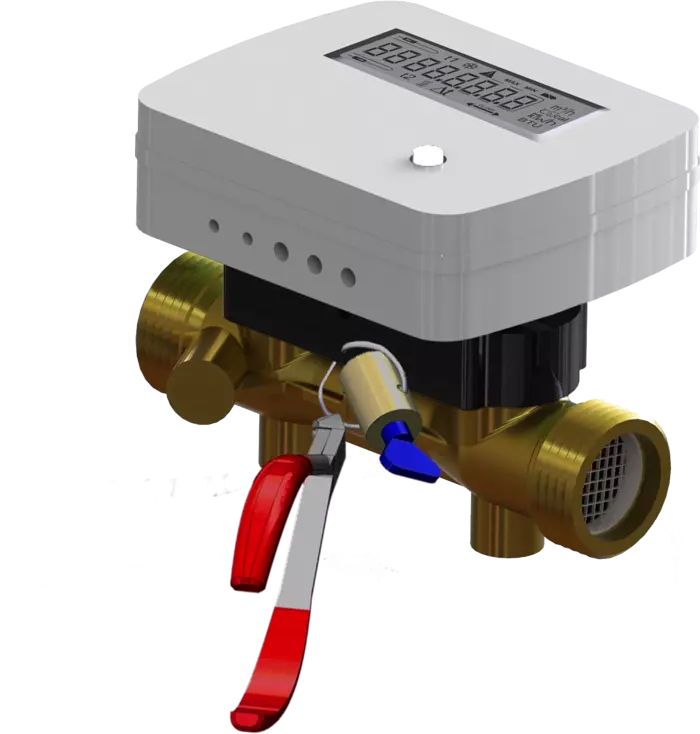

    Ultrasonik Su Sayacı mühür planı 1.

Mekanik Su Sayacı

Akıllı sayaç dış görünüş bakımından şu an birçok yerde kullanımda olan mekanik veya ön ödemeli (kartlı) sayaçtan pek farklı değildir. Ancak çalışma prensibi olarak mekanik sayaçlardan büyük ölçüde farklı ölçüm sistemine sahip, elektronik devrelerden oluşan, yüksek ölçüm hassasiyetli, manyetik alanlardan etkilenmeyen ve farklı çevre koğullarına dayanıklı gövdeye sahip sayaçlardır. Üzerine entegre radyofrekans verici (RF) veya GSM hattı ile merkezi bir cihaz veya uygulamaya anlık tüketim, endeks, sıcaklık, kaçak vb. bilgilerini gönderip, merkezi sisteme dahil sayaçların vanası uzaktan kontrol edilebilme özelliğiyle sahaya personelin gitmesine gerek kalmaksızın açma/kapama işemleri yapılabilmektedir.

TEKNİK BİLGİLER

    MEKANİK SU SAYACI HAKKINDA

  • En çok ve yaygın kullanılan su sayacı modelleri mekaniktir. Mekanik su sayaçları içerisinde bulunan döner mekanik mekanizma ile su akışı ölçülür.

  • Geçen suyun miktarının ölçülebilmesi için önce su pervaneyi çevirir. Geçen suyun miktarı ile pervanedeki dönüş sayısı arasında doğru bir orantı vardır. Pervanedeki hareket dişli mekanizmaya iletilir. Sayaçlar, harcanan su durumuna göre çeşitli çap ve biçimlerde yapılır.

  • Sayaçlar fabrikada monte edilip kalibre edildikten sonra yetkili servis tarafından kabul edilmiş veya akredite bir laboratuar olmadığı sürece parçalara ayrılamaz, eklenemez, değiştirilemez.

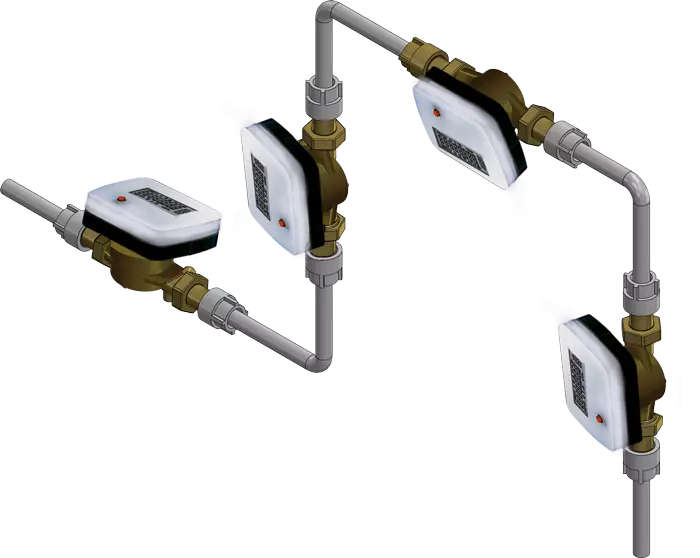

    Yatay, dikey, giriş ve dönüş montajına uyumlu olduğu için kullanım kolaylığı sağlar.

  • Su Sayaçlarının LCD ekran yapısı, transleflektif ve geniş ekran, çalışma sıcaklığı ile yüksek kontrastlı olarak tasarlanmıştır. Bundan dolayı kesir noktaları ve ölçüm birimi dahil olmak üzere tümü sekiz basamak şeklinde kWh, MWh cinsinden görüntülenebilir.

  • Diğer okuma seçenekleri şunlardır: birikmiş su tüketimi, çalışma saati sayacı, akım akışı ve güç okumaları. Ayrıca, ultrasonik su sayacı günlükleri, hedef gün verilerini, hata saat sayacını, maks. akış, maks. güç, bilgi kodu ve geçerli tarih / saat.

  • Mekanik su sayaçlarında ER14505 ve ER18505 batarya seçenekleri kullanılabilir. ER14505 bataryası 2600mAh kapasiteye sahiptir. ER18505 batarya 4000mAh kapasiteye ve 10-12 yıl ısı ölçer ömrüne sahiptir. bunlar normal çalışma modu değerleridir.

Dijital ekran.

Mühür planı 2.

  • ÖNEMLİ:Mühürler kırılırsa, sayaç artık faturalama için uygun değildir. Bu nedenle mahkeme, ancak onaylandıktan sonra sayacı yeniden doğrulama yetkisine sahip yetkili bir laboratuvar tarafından açılabilir.

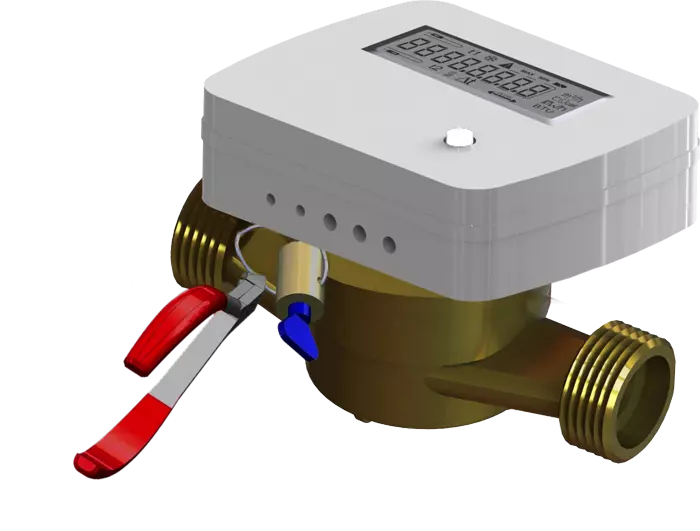

    Mekanik Su Sayacı mühür planı 1.

Single JET Su Sayacı

Su sayacı özelliğine göre içinden geçen akışkan miktarını ölçmekte kullanılan tesisat malzemelerine denir.

TEKNİK BİLGİLER

    SINGLE JET SU SAYAÇLARI HAKKINDA

  • Su sayacı 15 mm çaptan 800 mm çapa kadar her türlü su ölçüm ihtiyacını karşılayacak yapıda üretilmektedir. Geçen suyun miktarının ölçülebilmesi için önce su pervaneyi çevirir. Geçen suyun miktarı ile pervanedeki dönüş sayısı arasında doğru bir orantı vardır. Pervanedeki hareket dişli mekanizmaya iletilir. Sayaçlar, harcanan su durumuna göre çeşitli çap ve biçimlerde yapılır.

  • Genellikle kullanım yerine göre ev ve sanayi tipi olarak iki grupta toplanır. Piyasada genel olarak 15, 20 ve 25 mm anma ölçülerinde tek ve çok huzmeli olarak bulunur. Sayaç rakorlu montaj uzunluğu 203 mm ile 375 mm arasındadır.

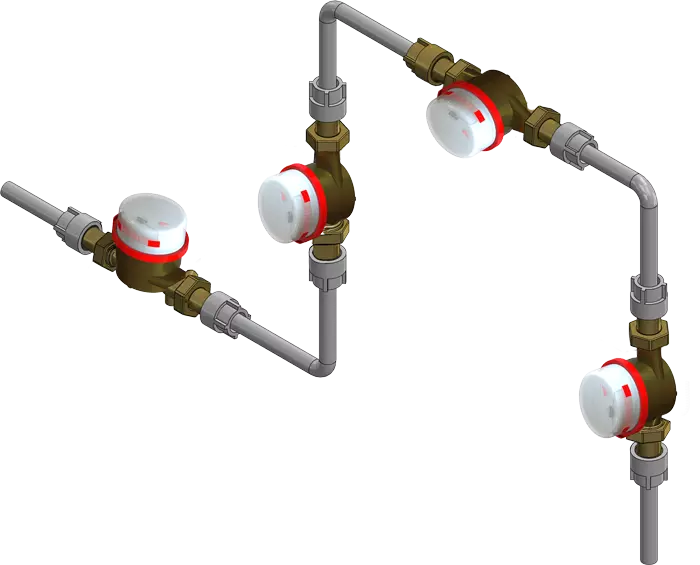

    Yatay, dikey, giriş ve dönüş montajına uyumlu olduğu için kullanım kolaylığı sağlar.

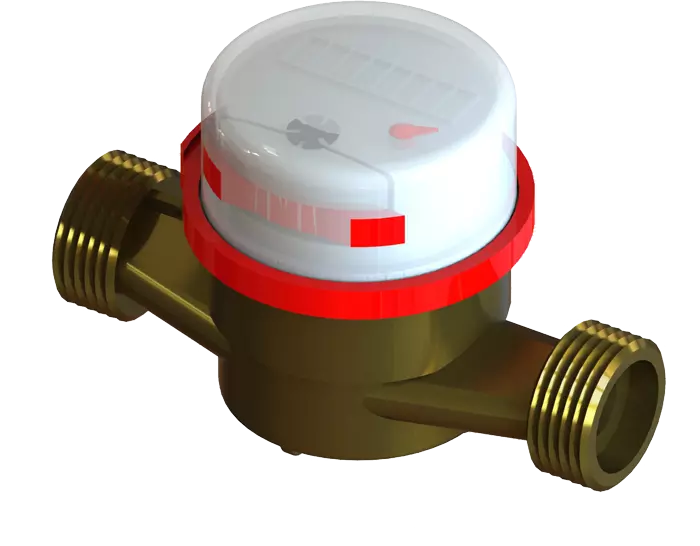

Single JET Su Sayacı Görünüm

  • Su sayacının sızdırmazlık planı ve kilit sistemi; birinci sensör ve hesap makinesi, pirinç gövde üzerindeki imalat sırasında sızdırmazlığı sağlar ve ikinci sıcaklık sensörü, montaj sırasında sızdırmazlığı sağlar.
    ÖNEMLİ:Akış sensörü, hesaplayıcı veya sensör ayrılmışsa ve mühürler kırılmışsa, sayaç artık faturalama amaçları için geçerli değildir. Ayrıca fabrika garantisi artık geçerli değildir. Mühürler kırılırsa, sayaç artık faturalama için uygun değildir. Bu nedenle mahkeme, ancak onaylandıktan sonra sayacı yeniden doğrulama yetkisine sahip yetkili bir laboratuvar tarafından açılabilir.

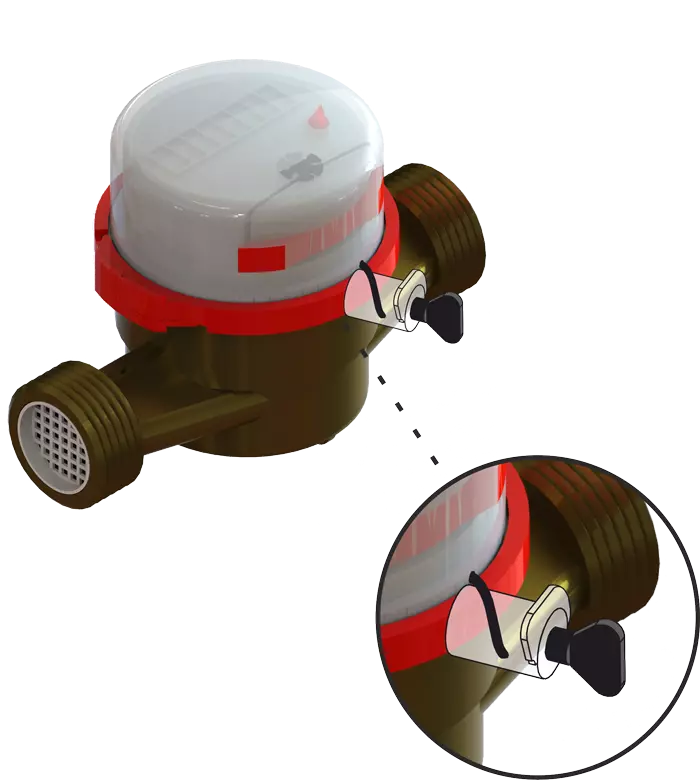

    Single JET Su Sayacı mühür planı.
